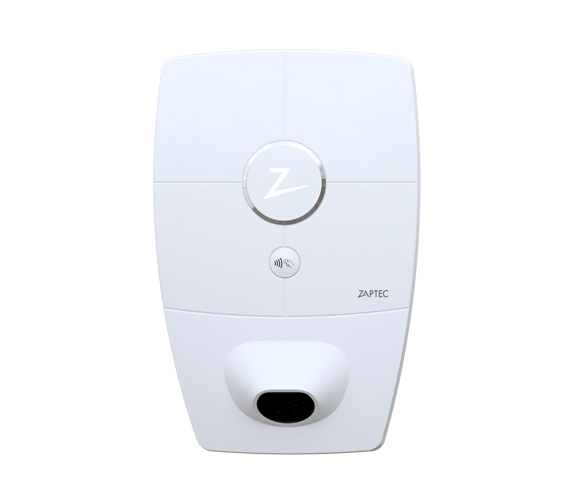

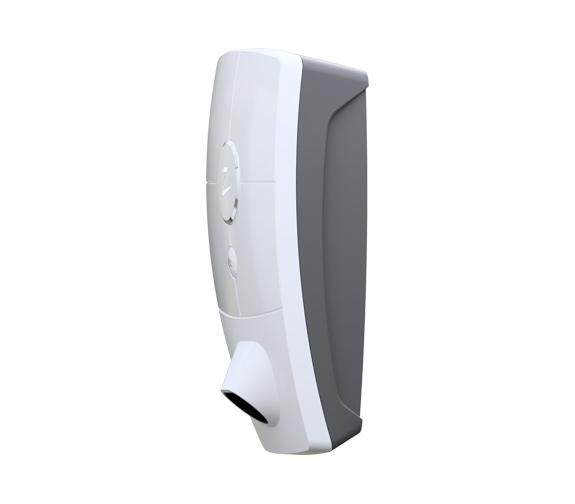

Mål og vekt
H: 392 mm. B: 258 mm, D: 112 mm

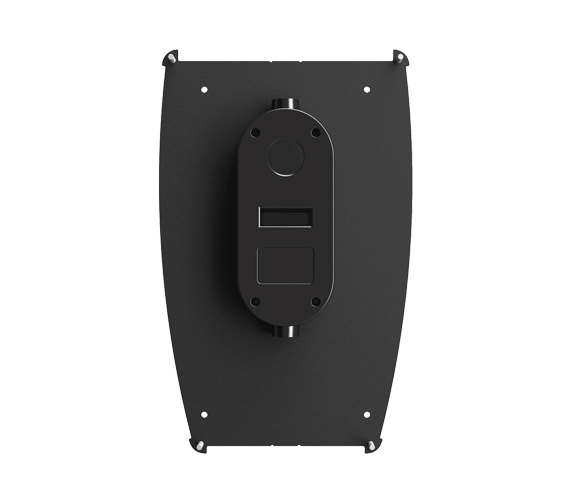

Vekt: ca. 5 kg (inkludert bakplate)
Installasjonskurs
Hver ladestasjon må beskyttes med en individuell sikring med en maksimal sikring på 40A. Funksjonaliteten til lastbalanseringen støtter opp til tre ladestasjoner i et system.
Koblingsboks
Kabeltverssnitt 2,5-10 mm²
Kabel diameter 10-20mm²
Installasjonsnett
TN, IT og TT
Installasjonsnett, Spenninger
230VAC ±10% 400VAC ±10%
Maks. strøm og ladeeffekt
7,36kW* ved 32A 1-fase
22kW* ved 3-fase 32A (Gjelder kun TN nett)
*effekt reguleres av hvor mange enheter som lader og kan avhenge av temperaturen internt i ladestasjonen.
Ladekontakt
IEC 62196-2 Type 2 Female, Sølvbelagt for holdbarhet.
Jordfeilvern
Innebygd RCD type B Kalibrering og selvtest utføres før starten av hver ladesyklus.
Jordfeilvern resettes automatisk ved å koble fra ladekabelen.
eMeter
Integrert i ladestasjonen med en nøyaktighet på +/- 1% på strøm og spenning. Dette gjør at brukeren kan følge med og kontrollere det faktiske strømforbruket.
Tyveribeskyttelse
Frontdeksel kan kun åpnes med spesial verktøy. Ladekabel kan låses permanent til ladestasjon.
Lastfordeling
Sammen med opptil tre ladestasjoner og strømmåling fra huset (APM) vil tilgjengelig strøm i installasjonen fordeles mellom enhetene automatisk.
Fasefordeling
Avhengig av installasjon og biltype: ladestasjonen kan bytte mellom å være en 1- fase ladestasjon og en 3- fase ladestasjon. Brukes to eller tre ladestasjoner så koordineres fasebruken optimalt.
Unngå skjevlast - Når ladestasjonen opererer i 1-fase modus, så kan den dynamisk velge hvilken av de 3 fasene som skal brukes til lading. Ladestasjonen kan programmeres til å bruke en bestemt fase også dersom det er grunner for dette.
Kommunikasjonsgrensesnitt og Skykobling/nettverk
4G LTE-M1 (abonnement påkrevd) Wifi 2.4 GHz, IEEE 802.11 b/g/n (kanal 1-11)
Identifikasjon og konfigurasjon
Bluetooth Low Energy (BLE 4.1) RFID/NFC leser
Standarder og godkjenninger
CE samsvar i henhold til Radio Equipment Directive 2014/53/ EU og ROHS directive 2011/65/EU. Samsvar med IEC 61851- 1 and IEC 61851-22
Temperaturområde
-30°C til +50°C
Beskyttelsesgrad
IP54, innendørs og utendørs bruk
IK10 støtbeskyttelse
UL94 5VB brannklasse
UV bestandig
Elektrisk beskyttelse
Beskyttelsesklasse II (4kV AC og 6kV impuls, isolasjon)
Overspenningskategori III (4kV)
Støminntak/hovedinntak/tavle bør ha overspenningsvern ihht. NEK-400.
Inntakskap/sikringskap
Ladepunkt skal være beskyttet mot overspenning ihht. NEK-400
